최근 전 세계적으로 환경 규제가 강화되면서 자동차 산업은 배출가스를 줄이기 위한 많은 노력을 기울이고 있습니다. 특히 디젤 엔진은 높은 연료 효율성에도 불구하고 질소산화물(NOx) 배출량이 많아 대기 오염의 주범으로 지적받고 있는데요, 이러한 문제를 해결하기 위해 등장한 핵심 기술 중 하나가 바로 EGR(배기 가스 재순환) 시스템입니다.
EGR 시스템은 배출가스를 흡기 과정에 다시 활용해 연소 온도를 낮추고 NOx 배출을 효과적으로 억제하는 혁신적인 기술입니다. 그러나 이 시스템이 어떻게 작동하고, 어떤 장단점을 가지며, 유지보수를 위해 어떤 점을 주의해야 하는지는 많은 운전자이 생소할 것입니다. 오늘은 EGR 시스템의 기본 원리부터 최신 기술 트렌드까지 깊이 있게 알아봅시다.
1. EGR 시스템이란?
EGR(Exhaust Gas Recirculation, 배기 가스 재순환) 시스템은 디젤 엔진에서 배출되는 질소산화물(NOx)을 줄이기 위해 설계된 배출가스 저감 장치입니다. 작동방법은 배기가스의 일부분을 다시 엔진실로 넣어서 연소 온도를 낮추는 것입니다. NOx는 고온에서 연료가 연소될 때 주로 발생하며, 대기 오염의 주요 원인 중 하나인데, EGR 시스템은 배기 가스 일부를 엔진의 흡기 시스템으로 재순환시켜 연소 온도를 낮춤으로써 NOx 발생을 억제합니다.
배기가스는 연소된 가스가 나오는 것이므로 굉장히 고온의 상태입니다. 이를 엔진 연소실에 다시 넣기 위해서는 순간적으로 적정한 온도로 낮추는 기술이 필요하고, 경우에 따라서는 엔진에 흡입되는 배기가스의 량도 조절이 되어야 합니다. 이렇게 복잡한 시스템이 어떻게 작동하고 구현되어 있는지 아래글에서 설명하겠습니다.

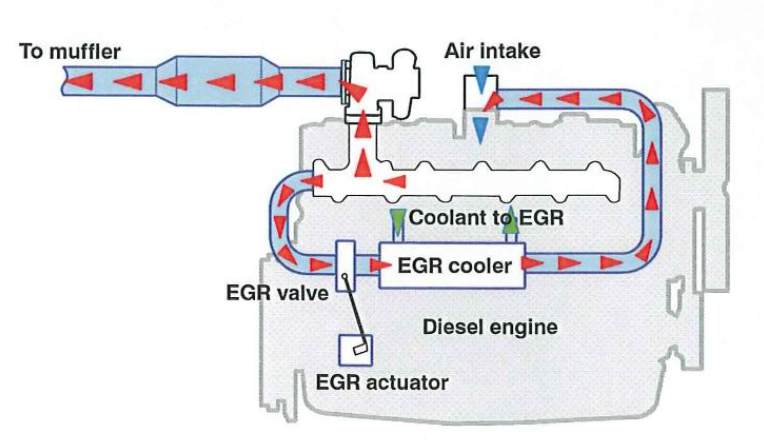

2. EGR 시스템의 작동 원리
EGR 장치의 작동원리 입니다. 작동원리는 간단하지만 이를 구현하는 시스템은 극한의 온도에서 견디야 합니다. 이렇게 극한의 온도에서 작동을 해야 하기 때문에 내구성이 중요합니다. 아래는 기본적인 작동 원리를 설명하고 있습니다.
(1) 배기 가스 재순환 : 엔진에서 배출된 배기 가스 일부를 흡기 매니폴드로 다시 보냅니다. 이때 배출 가스의 온돌를 낮추기 위해서 EGR 장치가 사용되며, 여러개의 다공 구조로 되어 있어서 높은 온도의 배기가스를 급속하게 낮출 수 있습니다.
(2) 산소 농도 감소 : 이렇게 재 흡입된 배기 가스는 연소실의 산소 농도를 낮추고, 이로 인해 연소 온도가 전체적으로 낮아집니다. 낮아진 연소 온도로 인해서 NOx의 생성 메커니즘을 억제합니다.
(3) 가변 제어 : 재순환 배기가스의 량은 엔진의 작동 상태(부하, 회전수 등)에 따라 능동적으로 제어가 되어야 합니다. 이렇게 재 흡입되는 배기가스의 량을 조정하는 장치를 EGR 밸브라고 합니다. EGR 밸브의 역할로 재순환 양을 조절합니다.
3. EGR 시스템의 주요 구성 요소
(1) EGR 밸브
배기 가스의 흐름을 제어하는 핵심 부품으로, 전자식 또는 진공식으로 작동합니다. 대부분은 모터에 의해서 밸브의 개폐로 작동이 됩니다. EGR 밸브는 각종 센서의 신로를 받아서 연산을 수행한 후 제어기의 명령에 의해서 작동하게 됩니다. 만약 자동차 검사시에 배기가스 검사에 문제가 있다면 EGR밸브를 점검이 필요합니다.
(2) EGR 쿨러

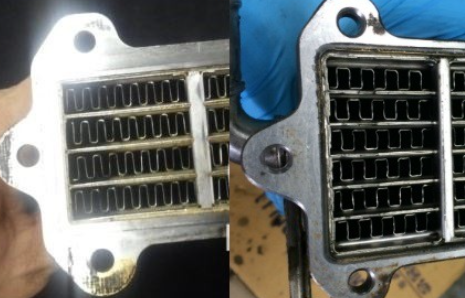

재순환되는 배기 가스를 냉각하여 연소 효율과 시스템 안정성을 높입니다. EGR 쿨러의 역할은 고온의 배기가스를 다시 엔진룸으로 넣기 위해서 냉각하는 역할을 합니다. 아래 사진과 같이 내부는 격자로 분리되어 배기가스가 빠르게 냉각 할 수 있는 구조로 되어 있습니다.
(3) 압력 센서 및 제어 모듈
배기 가스의 양과 압력을 실시간으로 감지해 EGR 밸브를 제어합니다. EGR 벨브가 배기가스의 량을 조절하기 위해서 각종 센서와 제어 장치로 구성되어 있습니다.
4. EGR 시스템의 장점과 단점
장점 :
(1) 배출가스 저감 : NOx 배출량을 효과적으로 줄여 환경 오염을 줄입니다.
(2) 연소 온도 관리 : 엔진 과열을 방지하고 연소 효율성을 높입니다.
(3) 법규 준수 : 유럽(EURO) 및 미국(EPA) 환경 규제를 충족하기 위한 필수 기술입니다.
단점 :
(1) 카본 슬러지 축적 : 배기 가스에 포함된 탄소 찌꺼기가 흡기 시스템에 쌓여 성능 저하를 유발할 수 있습니다.
(2) 내구성 문제 : 고온의 배기 가스가 반복적으로 순환되면서 부품 마모와 열화가 발생할 가능성이 있습니다.
(3) 연료 효율 저하 : 재순환된 배기 가스로 인해 산소 공급이 줄어들어 완전 연소가 어려워질 수 있습니다.
5. EGR 시스템 유지보수 및 관리 방법
정기적인 청소가 매우 중요합니다. 흡기 매니폴드와 EGR 밸브를 주기적으로 점검하고 카본 슬러지를 제거해야 합니다. 배기가스를 재순환 하다 보니 필연적으로 슬러지가 생길수 밖에 없습니다. 이를 주기적으로 제거해 주지 않으면 내부가 막히게 되고, 출력 저하 및 환경오염이 발생하게 됩니다. 정기적으로 쿨러의 점검도 필요합니다. EGR 쿨러에 손상이 없는지 확인하고, 냉각수가 충분히 공급되고 있는지 확인하세요. 오일에 포함된 불순물이 EGR 시스템에 영향을 미칠 수 있으므로, 고품질 오일을 사용하고 주기적으로 교체합니다. OBD-II 스캐너로 EGR 밸브와 관련 센서를 점검하여 이상이 있는지 확인합니다.
6. 최신 EGR 기술과 트렌드
(1) 저압 EGR(Low-Pressure EGR) : 고압 EGR보다 효율적으로 배기가스를 처리하며, 터보차저와의 호환성이 높아 최근 기술 트렌드로 자리잡고 있습니다.
(2) EGR과 SCR 결합 : 선택적 촉매 환원(SCR) 시스템과 EGR 시스템을 결합해 NOx를 이중으로 감소시키는 방법이 상용화되고 있습니다.
(3) 전자제어 최적화 : 머신러닝과 같은 최신 기술을 활용해 EGR 밸브 제어를 더욱 정교화하는 연구가 진행되고 있습니다.
EGR 시스템은 디젤 엔진에서 환경 규제를 충족하기 위해 필수적인 기술로 자리 잡았습니다. 하지만 지속적인 유지보수와 관리가 필요하며, 최신 기술의 도입을 통해 시스템 효율성과 내구성을 높이는 것이 중요합니다.
